Baudokumentation Klemm L 25 D von Krick


nützliche Helfer

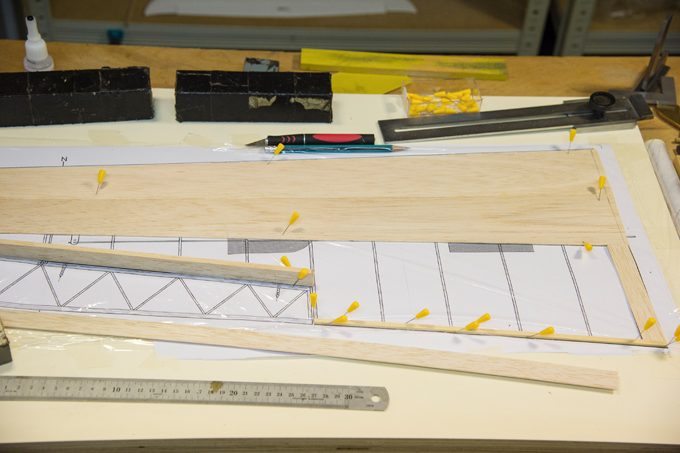

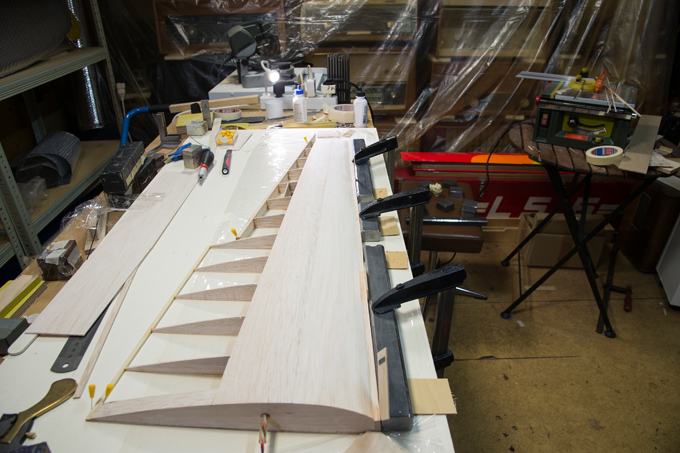

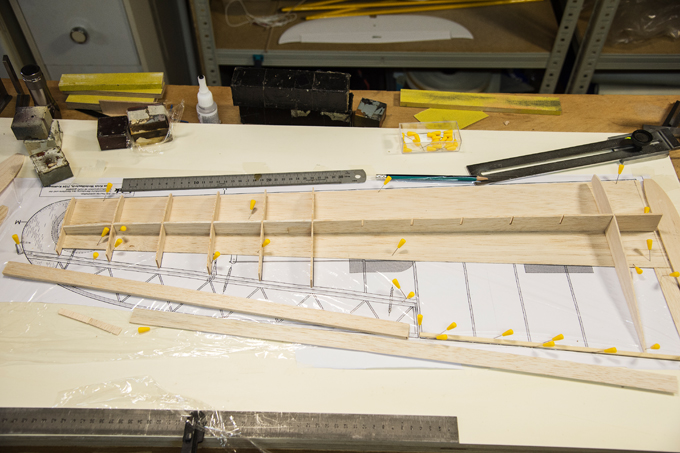

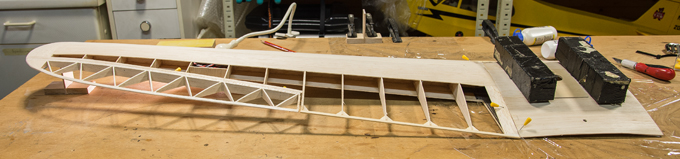

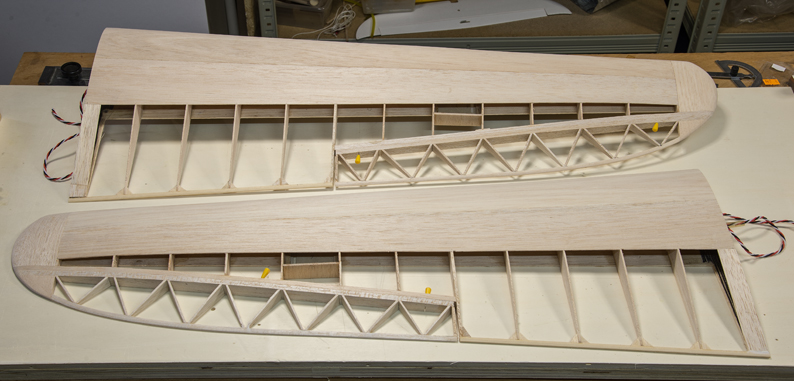

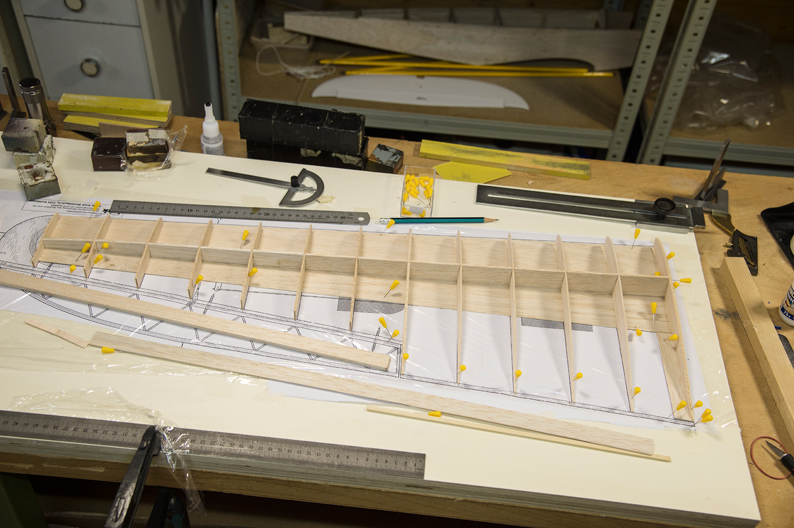

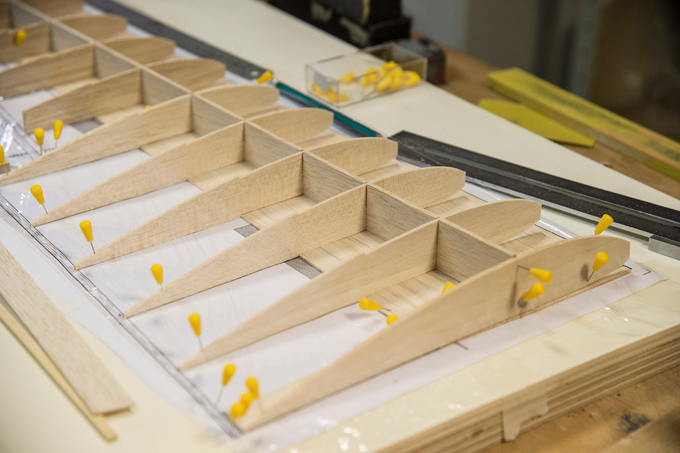

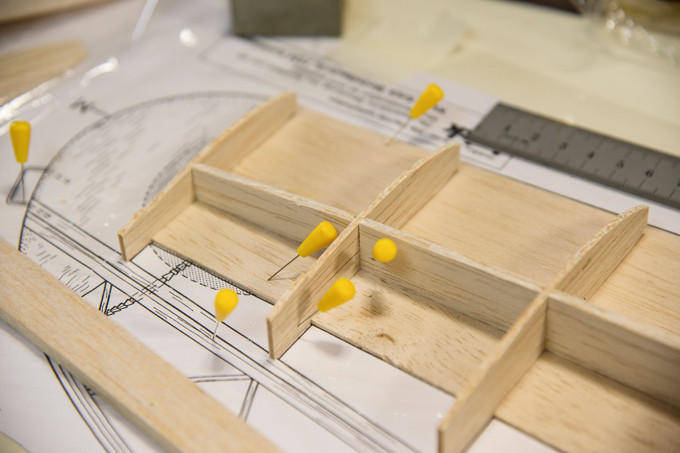

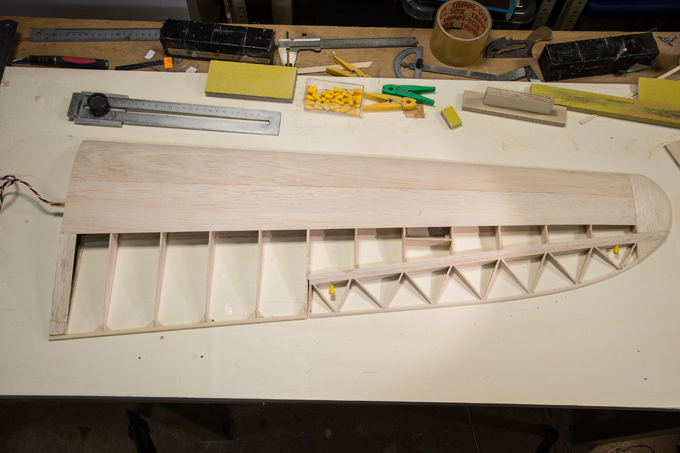

 Aufbau Flächen

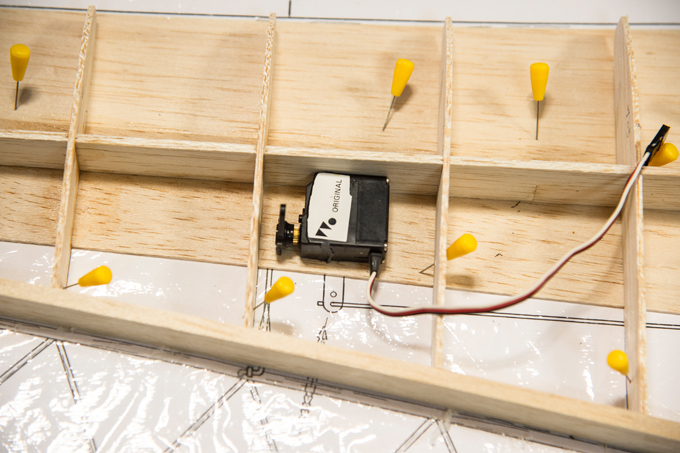

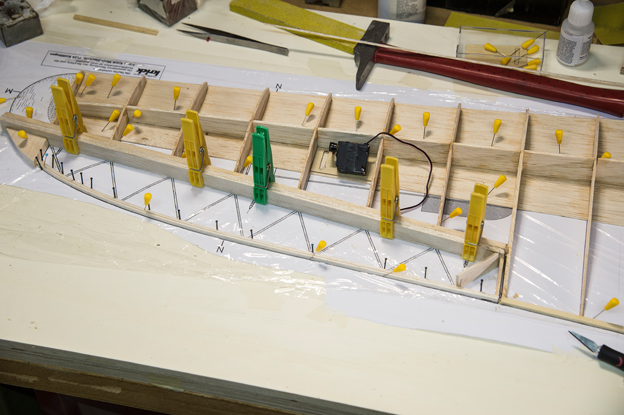

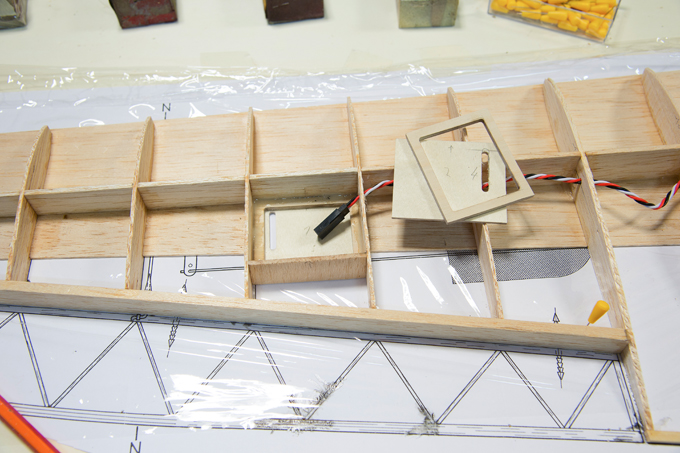

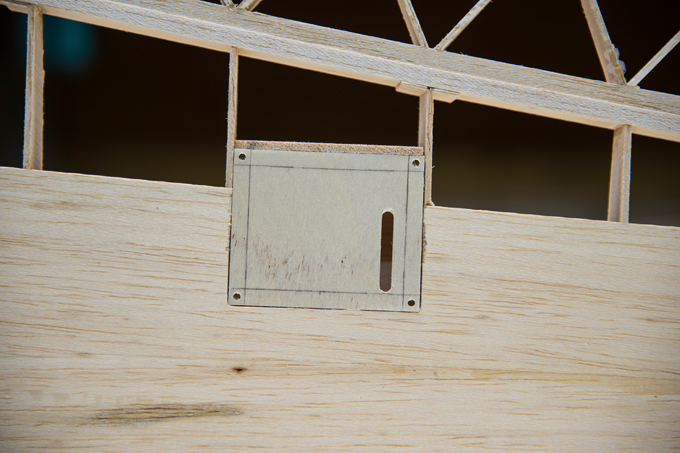

An Stelle eines Umlenkhebels werden die Servos direkt in die Flächen montiert

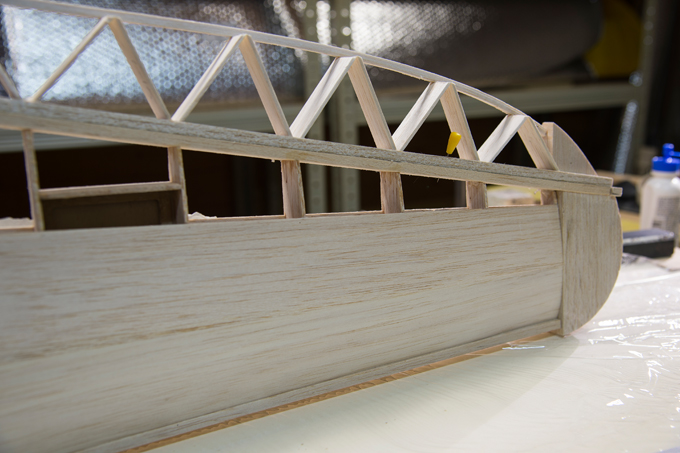

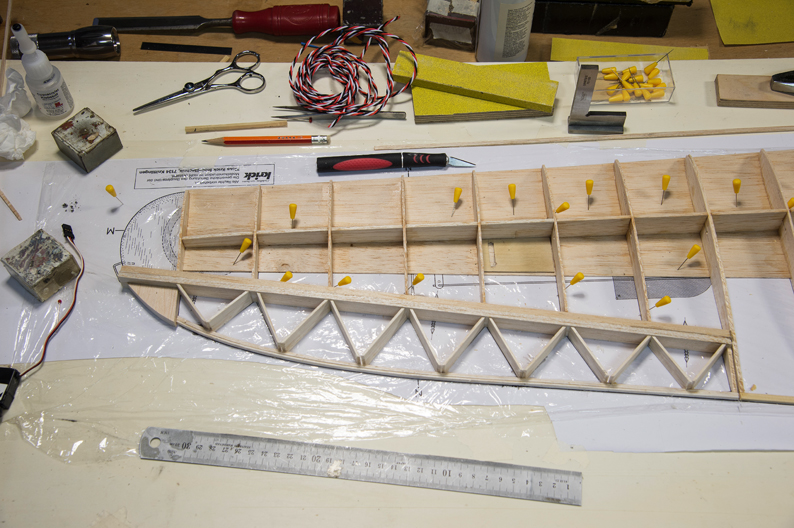

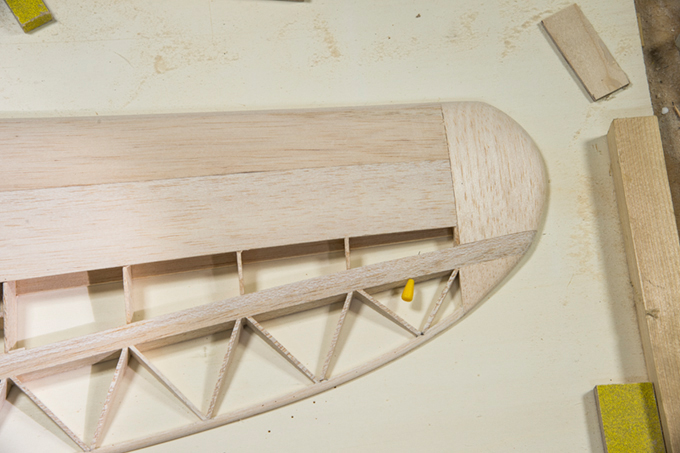

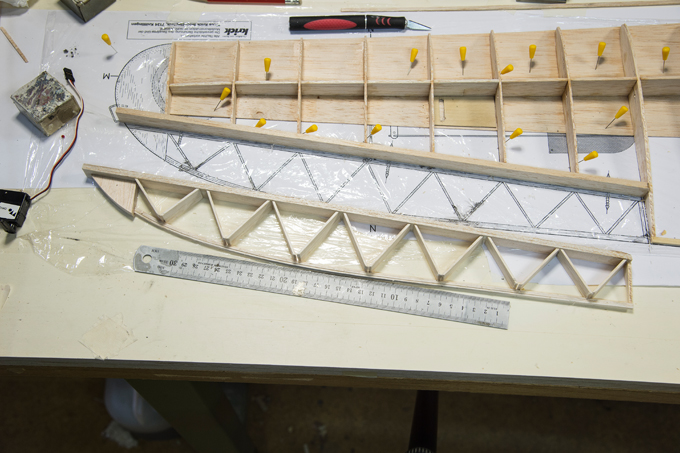

Die Verwendung der vorgesehenen Kieferleiste für das Querruder erschien mir zu kompliziert und
unrealistisch, -eine 5mm breite Leiste im Radius, in 3 Teile aufzusägen. Ich habe dazu 3 Balsaleisten a 1.5 x 4.5mm
verleimt und bin mit Hilfe von Stahlstiften  dem Radius des Plans gefolgt.

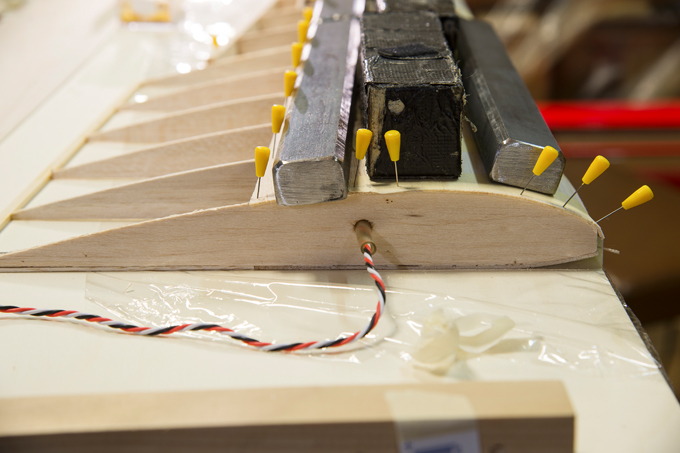

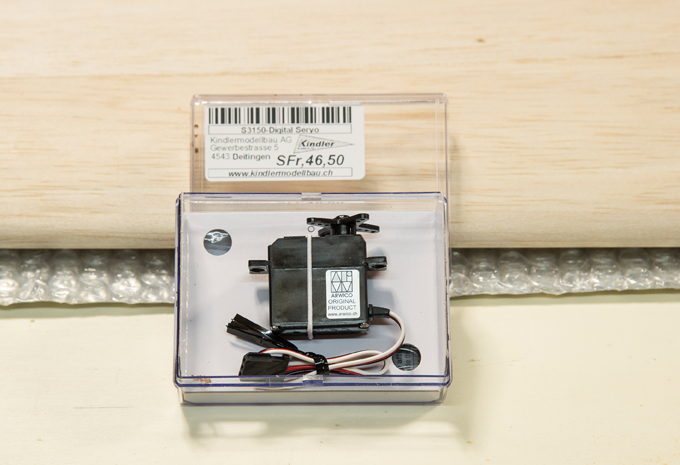

Zum Einsatz kommen 2  Flächenservos Futaba s3150 digital

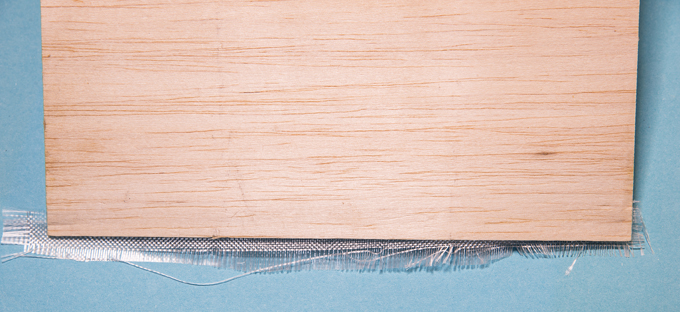

GFK Ferstärkung an der  Flügelwurzel

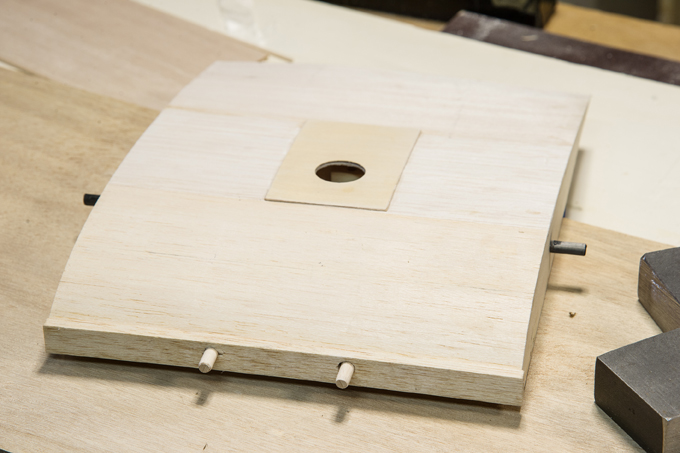

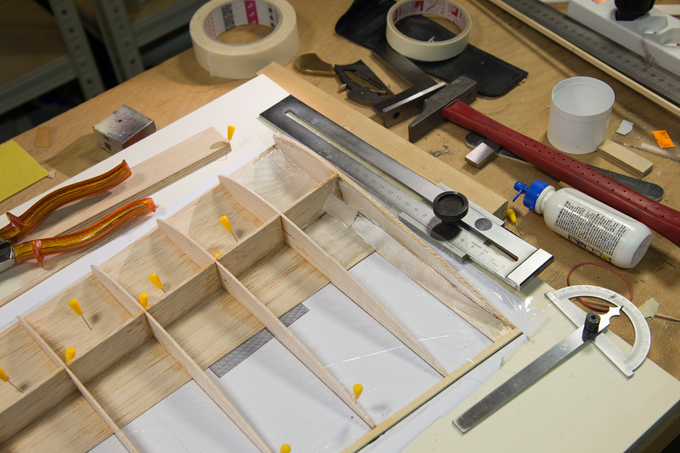

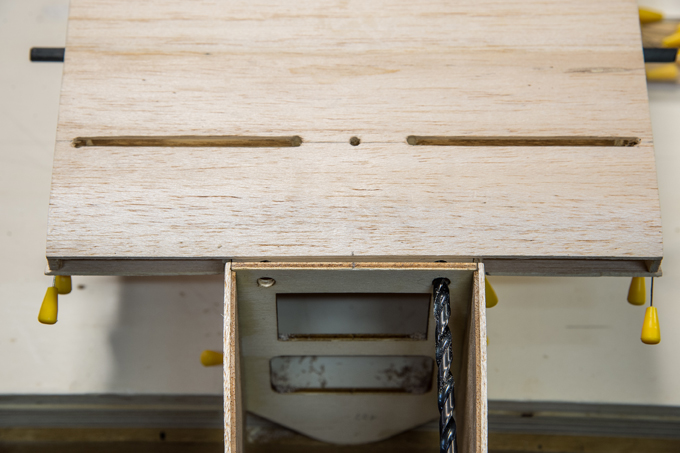

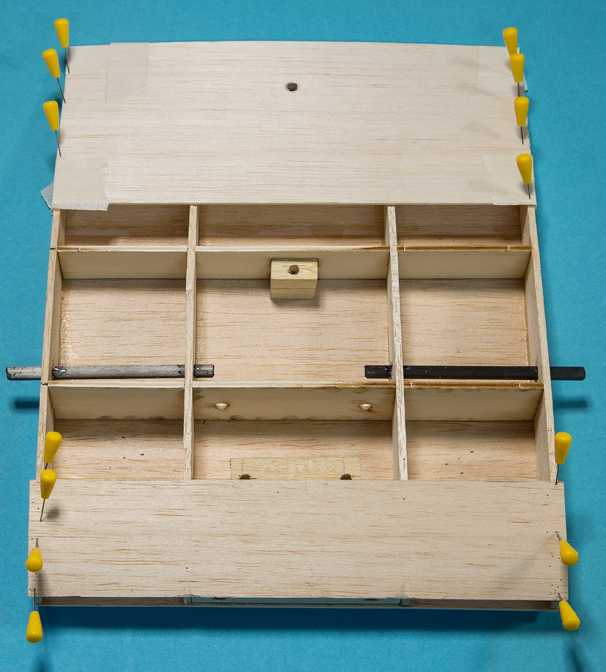

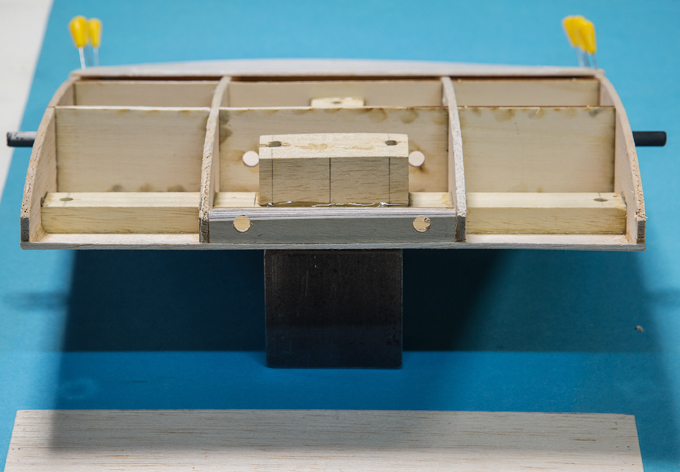

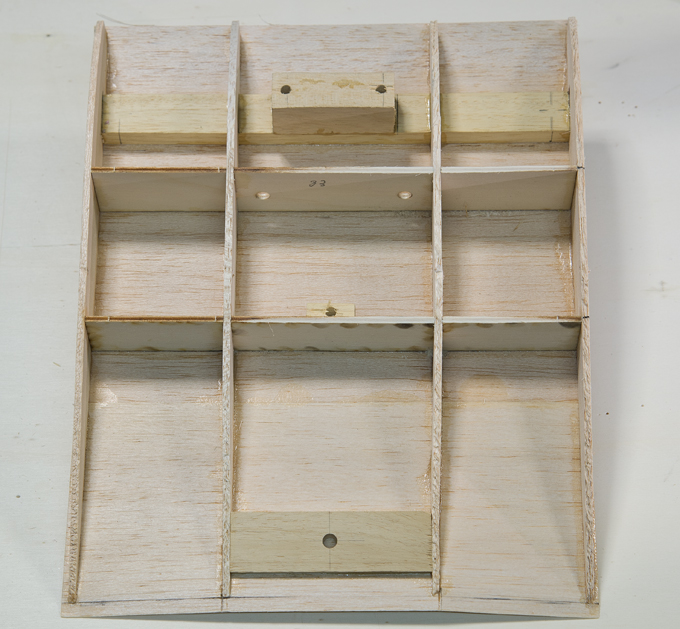

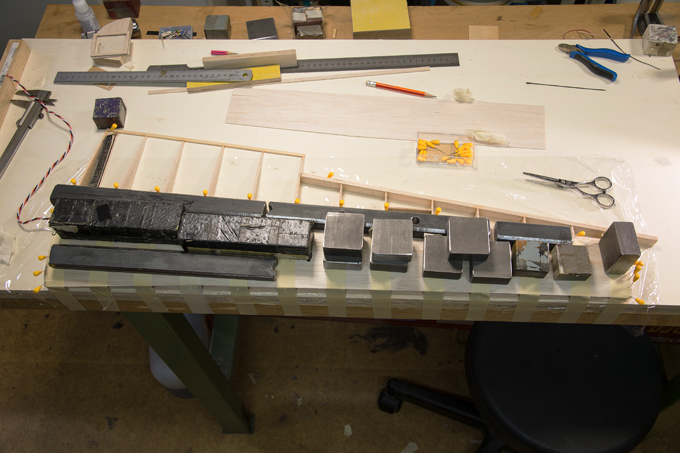

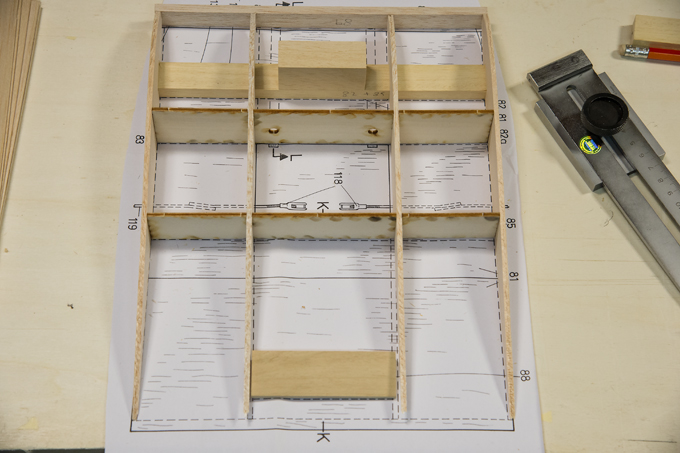

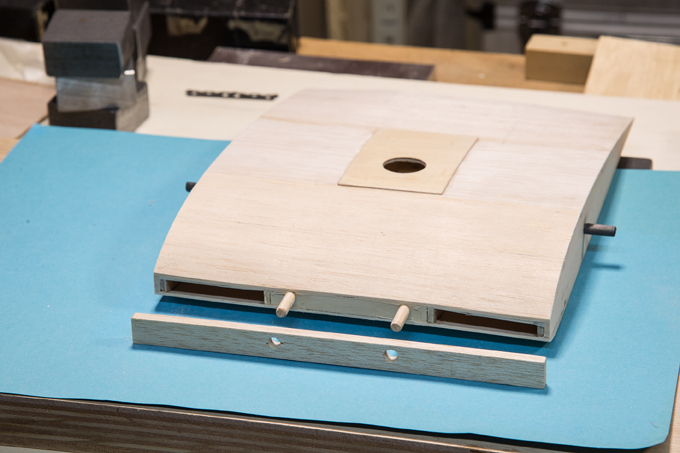

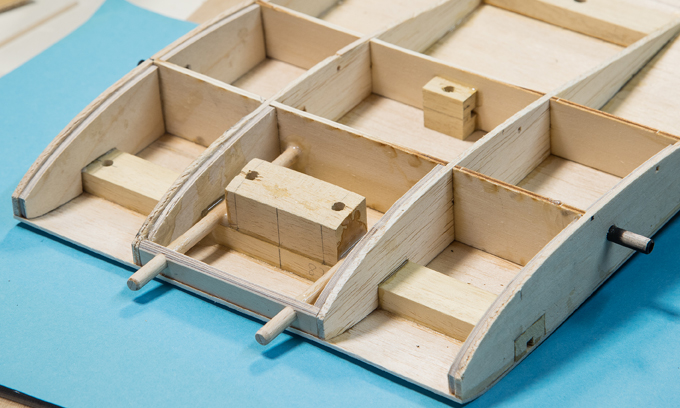

Aufbau Mittelteil

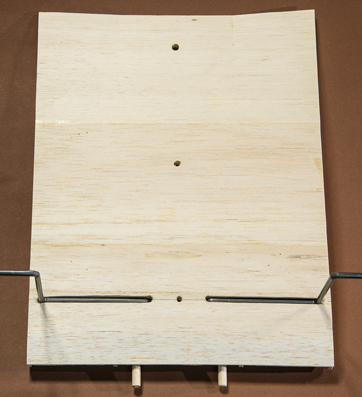

Beachten; Die untere Beplankung wird gegen aussen geknickt.

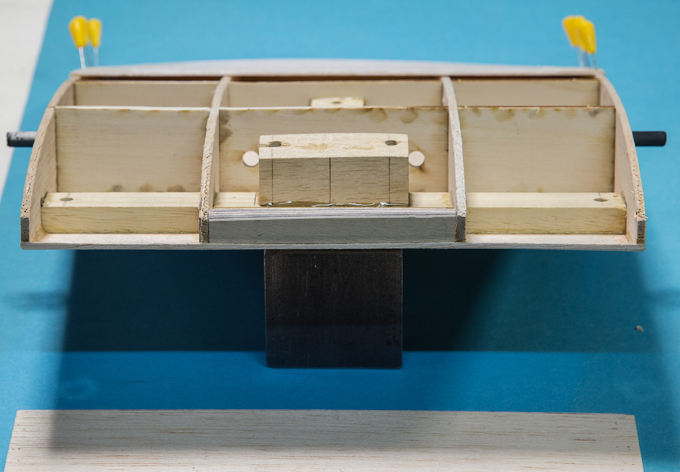

Die 2 inneren Rippen ligen 5mm höher.

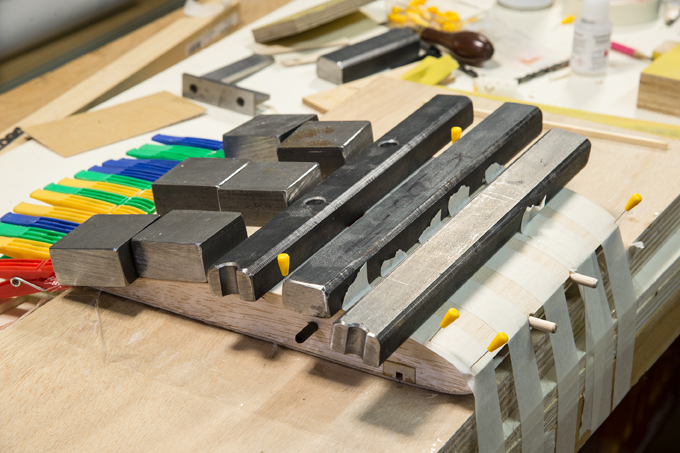

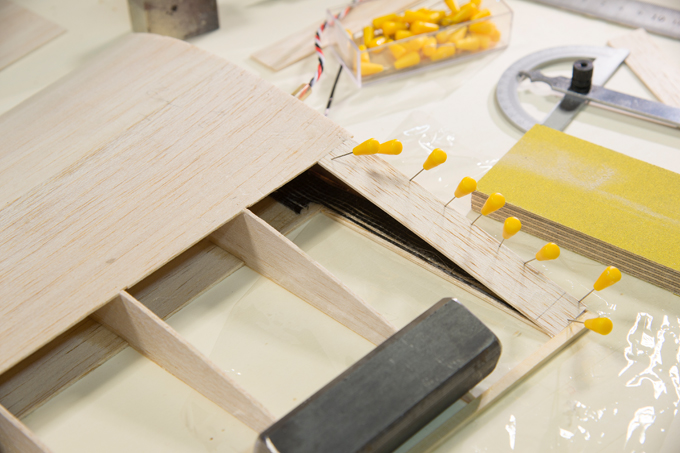

Die Beplankung wird wie in der Bauanleitung beschrieben leicht angeritzt.

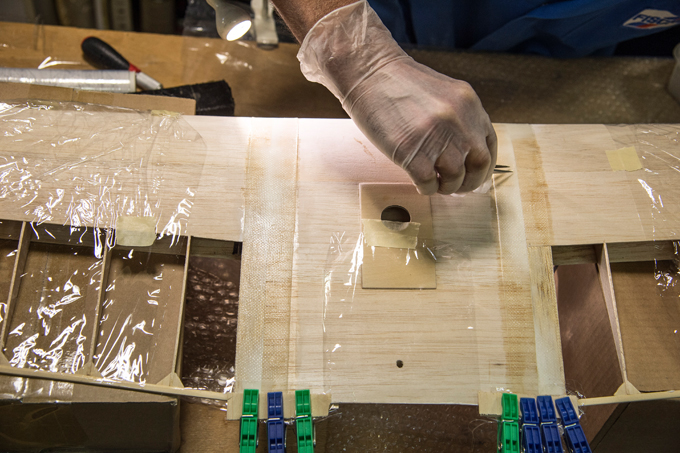

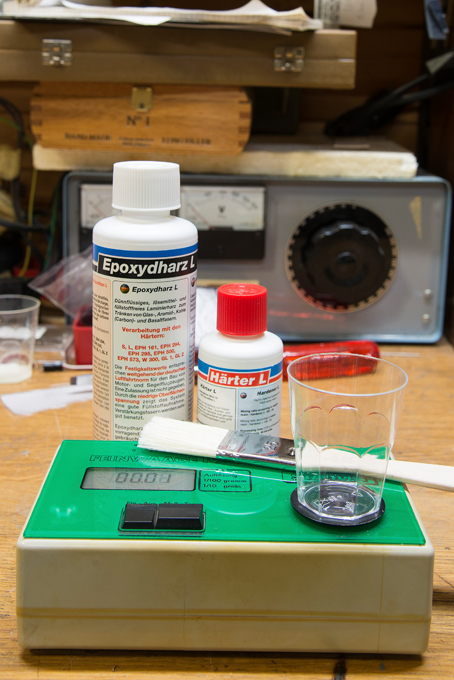

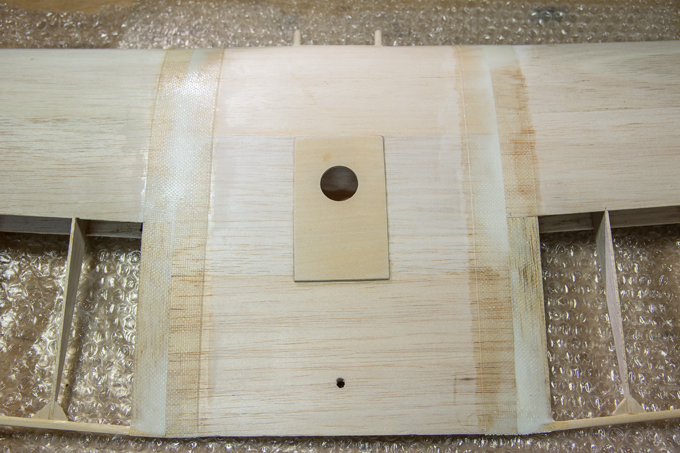

Laminatverstärkung

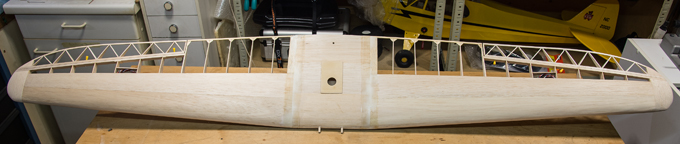

Stumpfe Verbindung Mittelteil-Flügel mit Weissleim.

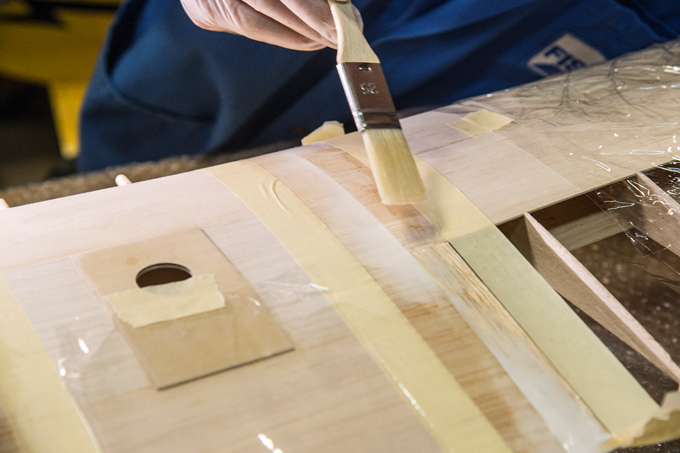

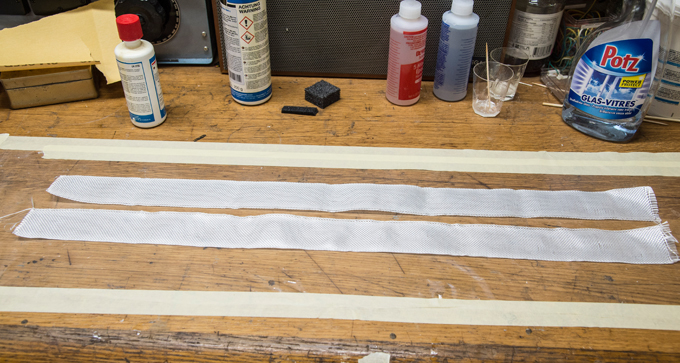

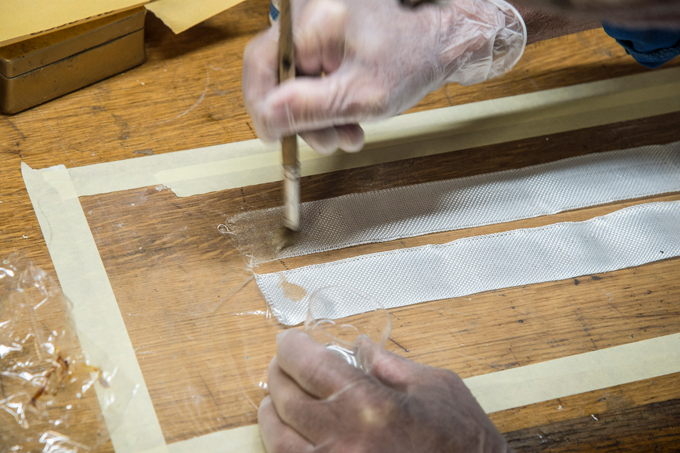

Schritt 1: Gewebeband mit Harz durchnetzen

Auf dem Flügel, entlang der Abdeckbänder gut mit Harz bestreichen, dann das durchtränkte
Gewebeband, beginend an der Endleiste, um die Nasenleiste herum  auflegen,
glattstreichen und anschliessend Abdeckbänder seitlich abziehen.
Bei dieser Vorgehensweise bilden sich garantiert keine Blasen.

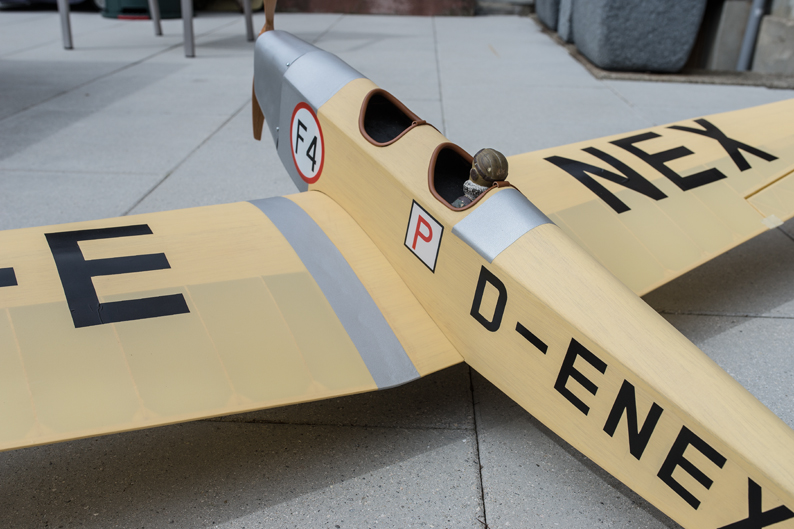

finish  :-)
